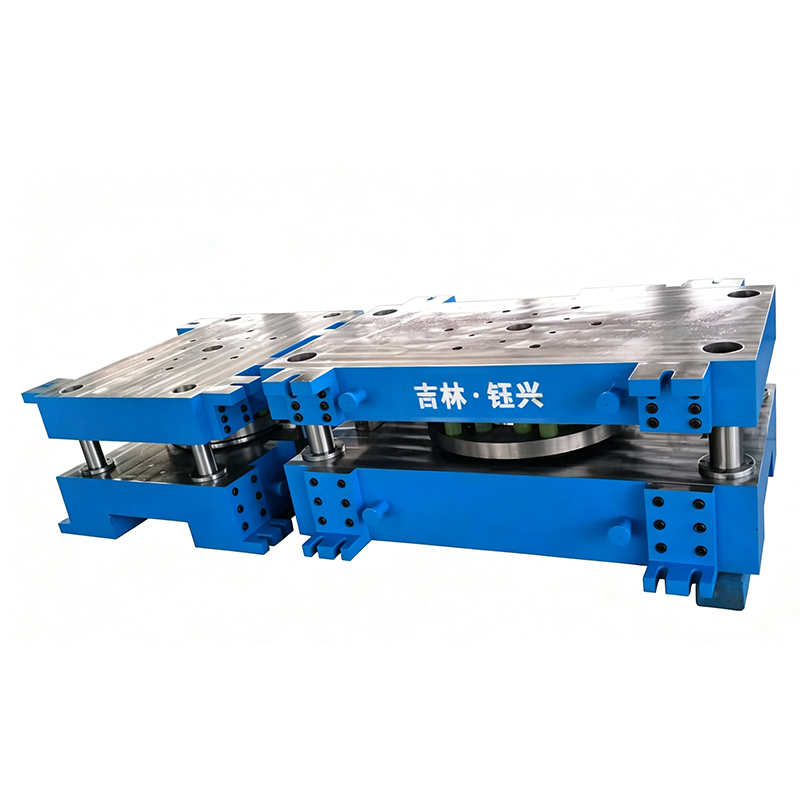

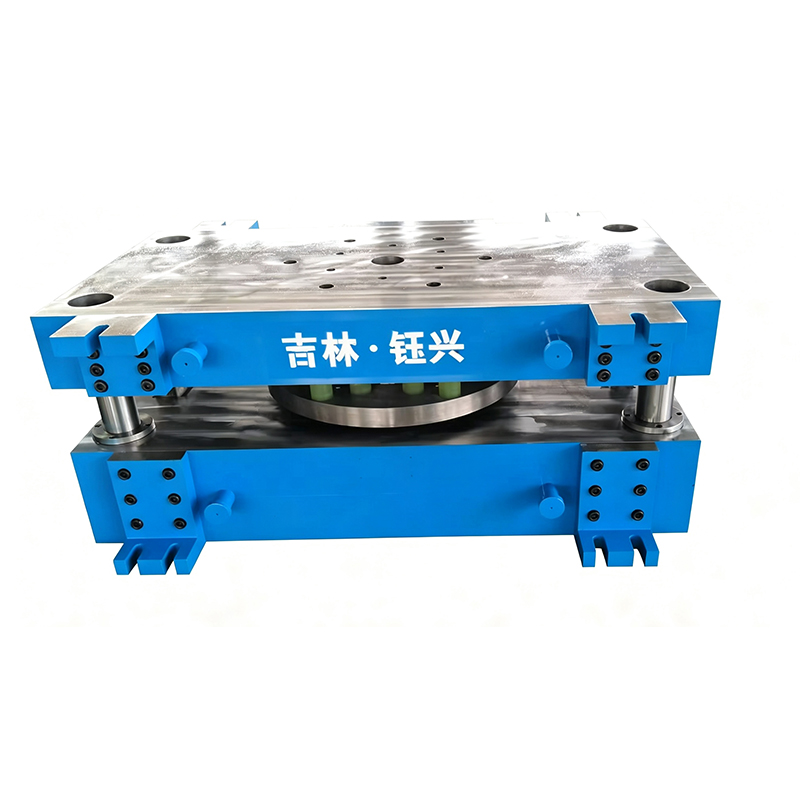

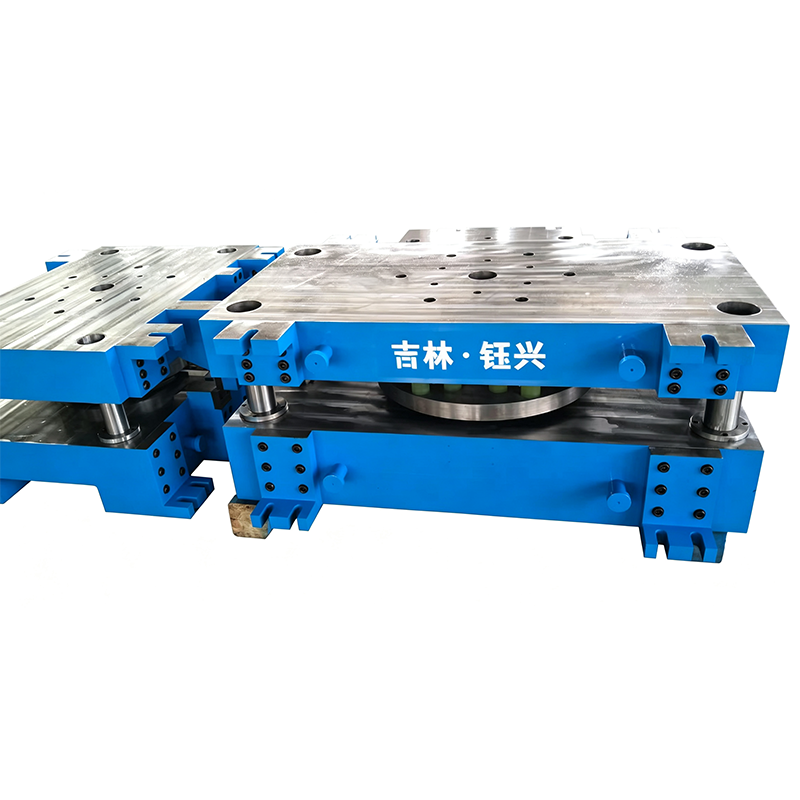

Штамп для вытяжки диска колеса
Данная пресс-форма специально разработана для операций глубокой вытяжки, отбортовки и калибровки дисков колёс. Благодаря многостадийной вытяжке плоская листовая заготовка преобразуется в заготовку диска со сложными рёбрами, монтажной площадкой под болтовые отверстия и центрирующими элементами. Конструкция пресс-формы сочетает в себе высокопрочную направляющую систему, устойчивость к внецентренным нагрузкам и износостойкость, обеспечивая точность контура и равномерность толщины стенки диска при крупносерийном производстве.
Описание
маркер
Обзор продукции
Данная пресс-форма специально разработана для операций глубокой вытяжки, отбортовки и калибровки дисков колёс. Благодаря многостадийной вытяжке плоская листовая заготовка преобразуется в заготовку диска со сложными рёбрами, монтажной площадкой под болтовые отверстия и центрирующими элементами. Конструкция пресс-формы сочетает в себе высокопрочную направляющую систему, устойчивость к внецентренным нагрузкам и износостойкость, обеспечивая точность контура и равномерность толщины стенки диска при крупносерийном производстве.
Ключевые особенности
Конструкция ступенчатой вытяжки: Предлагается комбинированная конструкция, включающая операции черновой вытяжки, вторичной вытяжки, чистовой калибровки и отбортовки. Радиусы закруглений вытяжных кромок и расположение рёбер прижима оптимизированы методом CAE-моделирования, что позволяет эффективно контролировать течение материала и предотвращать образование трещин или складок.
Высокоэффективные материалы пресс-формы: Ключевые рабочие элементы — пуансон и матрица — изготавливаются из стали Cr12MoV, проходят вакуумную закалку с отпуском, достигая твёрдости HRC 58–62. Обеспечивается исключительная стойкость к износу и адгезионному схватыванию.
Конструкция направляющей и устойчивость к внецентренным нагрузкам: Четыре колонны с самосмазывающимися бронзовыми направляющими пластинами, точная регулировка зазора (≤0,02 мм). Конструкция адаптирована для работы с внецентренными нагрузками высокой тоннажности, продлевая точность смыкания пресс-формы.
