Машина для вальцевания плоских заготовок в ободья колёс

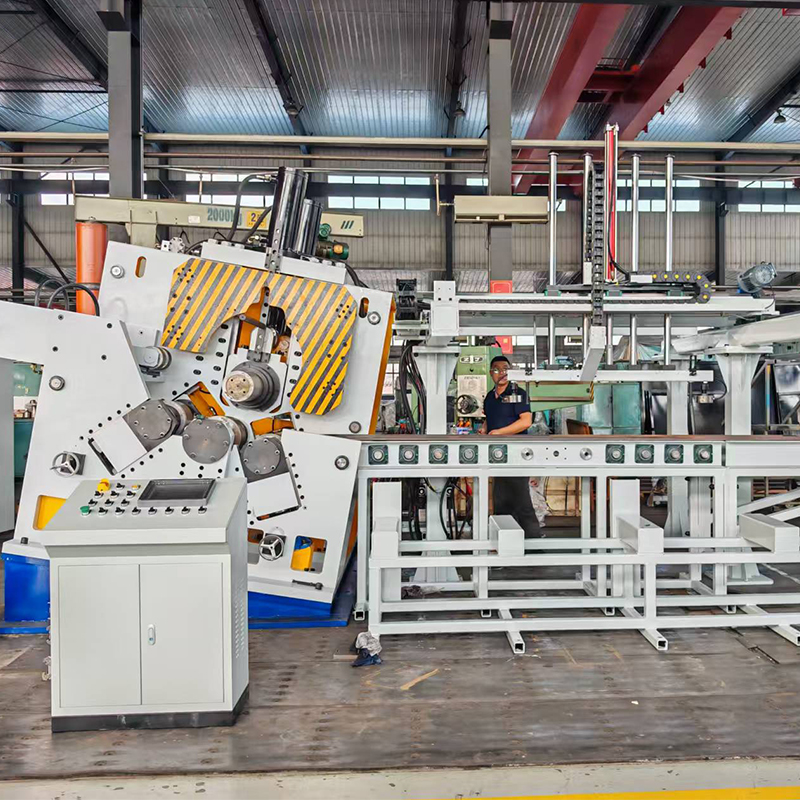

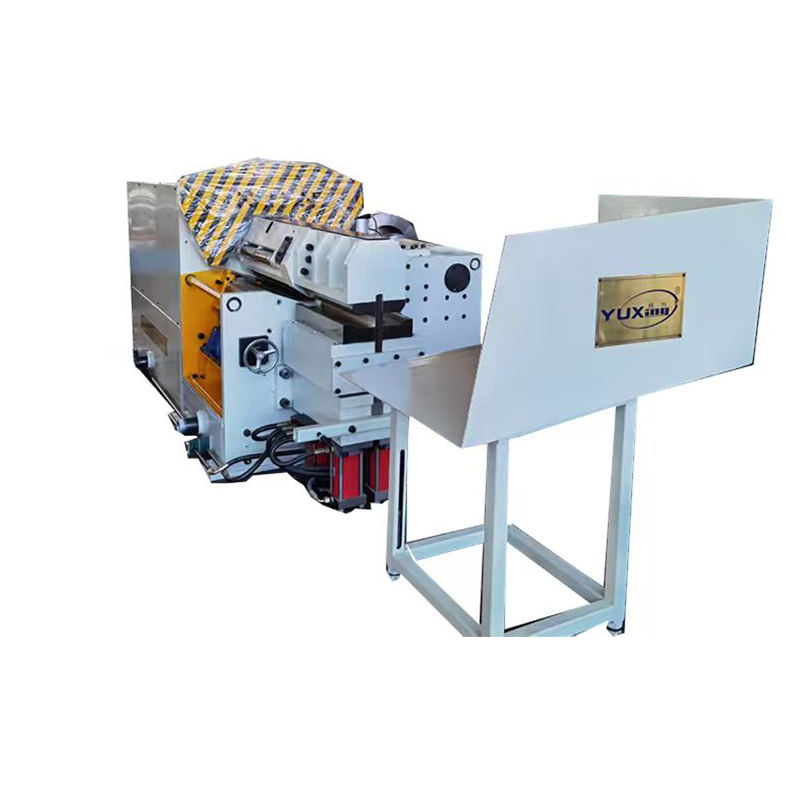

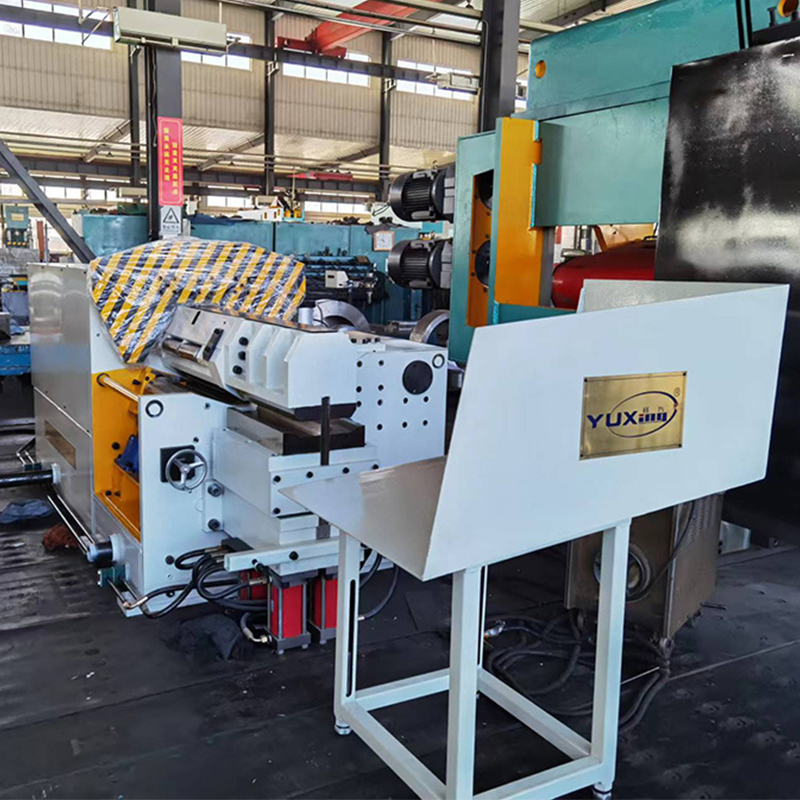

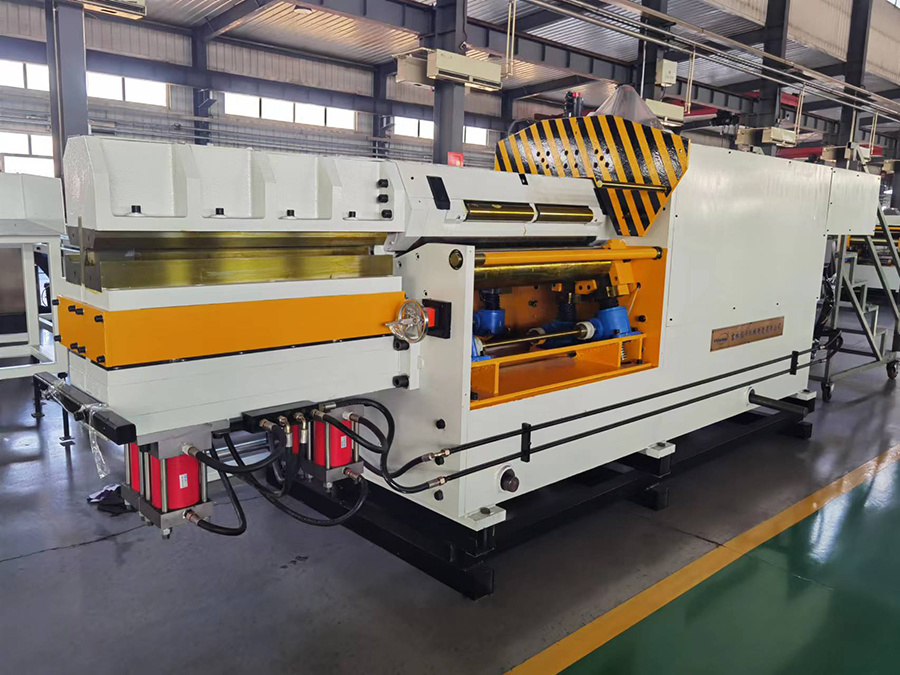

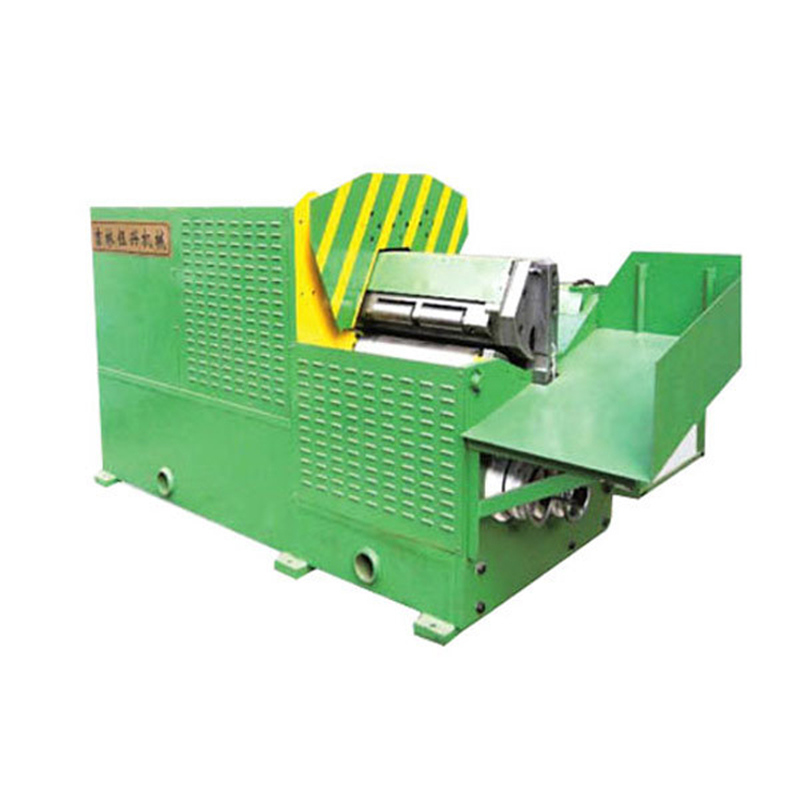

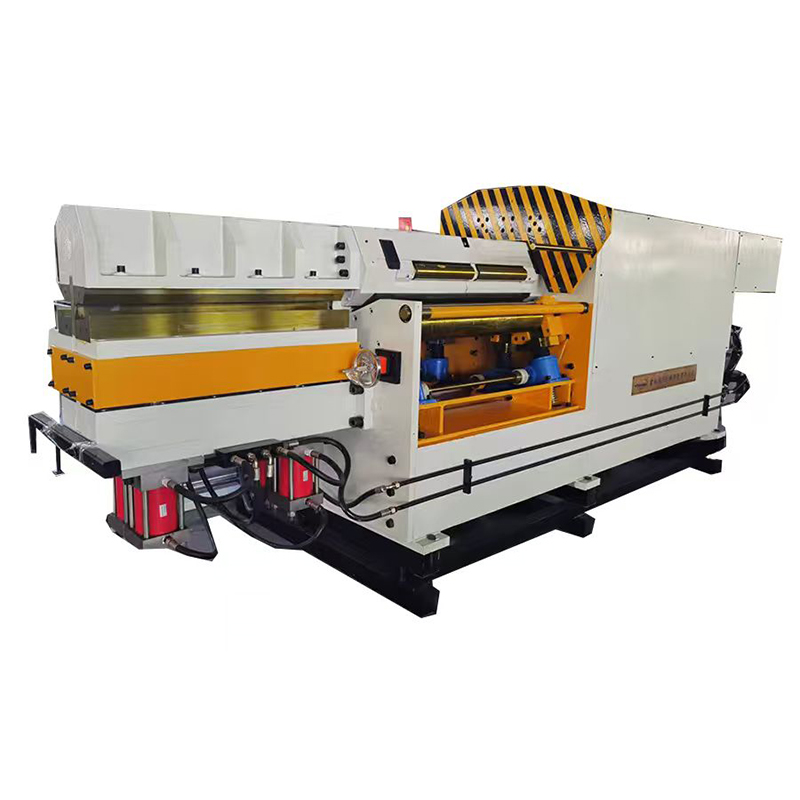

Машина для вальцевания плоских заготовок в ободья колёс представляет собой специализированное формовочное оборудование, предназначенное для сворачивания металлического плоского листа в кольцеобразную заготовку обода. Данное оборудование является ключевым оборудованием первой операции в производственной линии по изготовлению стальных колёс. С помощью технологии многовалковой вальцовки плоский лист непрерывно изгибается в открытую цилиндрическую заготовку, необходимую для обода.
Описание
маркер
Подробности о продукте
Машина для вальцевания плоских заготовок в ободья колёс представляет собой специализированное формовочное оборудование, предназначенное для сворачивания металлического плоского листа в кольцеобразную заготовку обода. Данное оборудование является ключевым оборудованием первой операции в производственной линии по изготовлению стальных колёс. С помощью технологии многовалковой вальцовки плоский лист непрерывно изгибается в открытую цилиндрическую заготовку, необходимую для обода.
Особенности привода: Верхний вал приводится во вращение непосредственно через редуктор, а затем через цепь и звёздочки передаёт вращение двум нижним валкам, обеспечивая синхронное вращение и создавая достаточный крутящий момент для вальцовки листа.
После вальцовки гидравлический толкатель для выгрузки заготовки перемещает заготовку в устройство правки. После правки заготовка перемещается в транспортный рольганг.
Завершение вальцовки: Заготовка последовательно проходит через три группы вальцовочных роликов для вальцовки и попадает на направляющую гильзу.
Автоматическая подача: Гидроцилиндр толкателя приводит в движение толкатель, который перемещает свальцованную заготовку вдоль направляющей гильзы на нижнюю плиту устройства правки.
Правка: Рабочий гидроцилиндр приводит в движение нижнюю плиту вверх, которая совместно с верхней плитой зажимает и сдавливает заготовку, формируя плоскую часть в месте разрыва окружности для облегчения последующей сварки.
Автоматическая выгрузка: После завершения правки приводной гидроцилиндр перемещает ползун. Благодаря блокирующему действию поперечной балки заготовка автоматически отделяется и попадает в транспортный рольганг.
