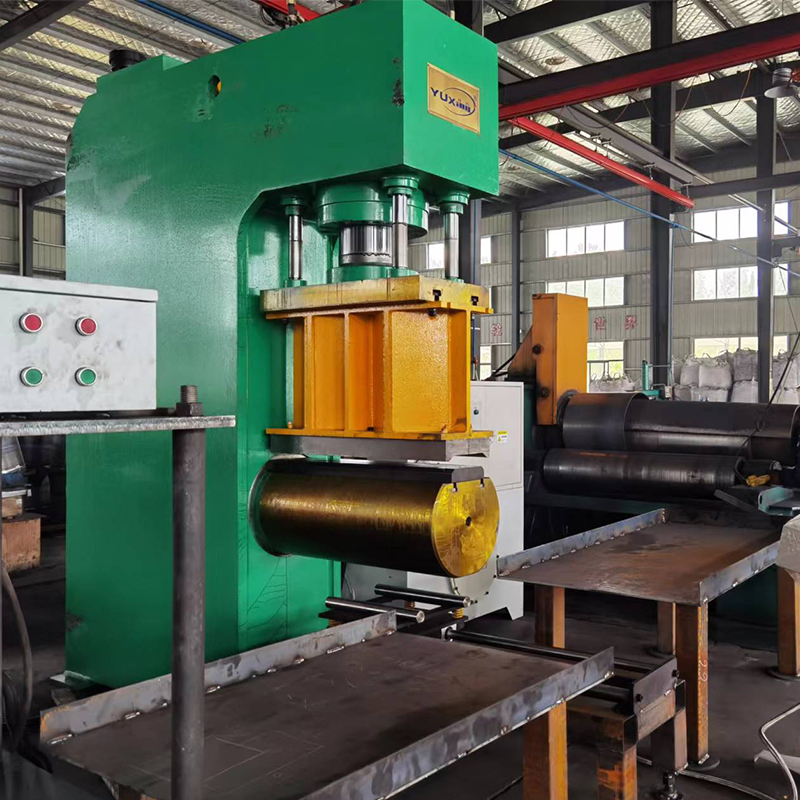

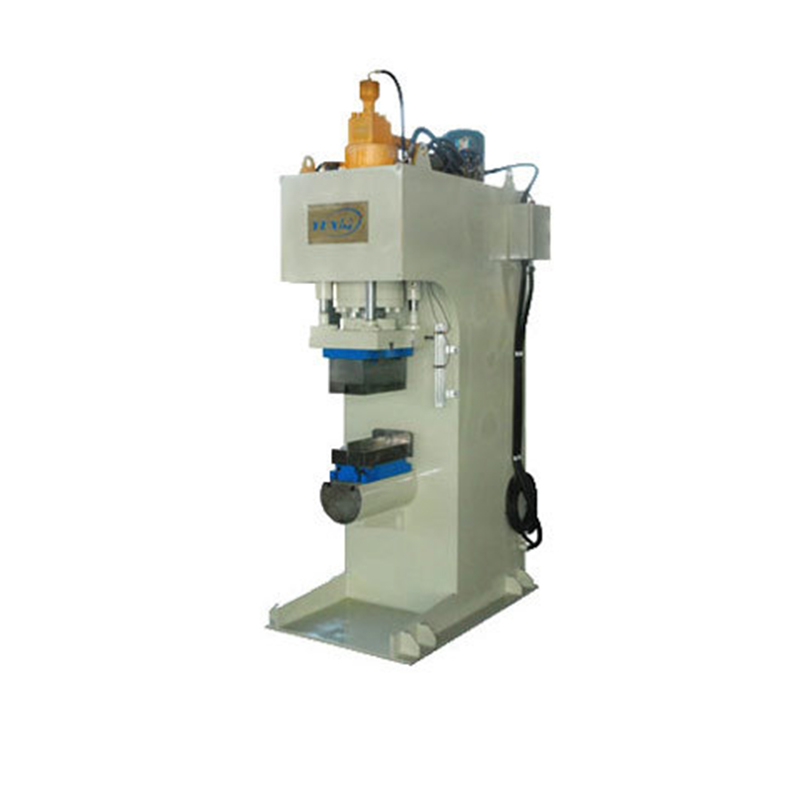

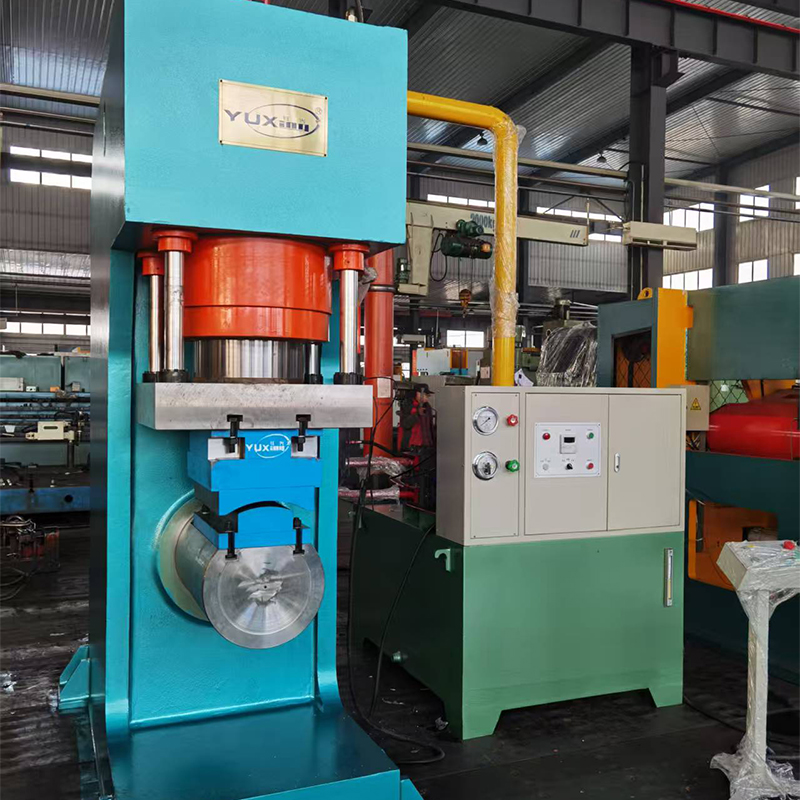

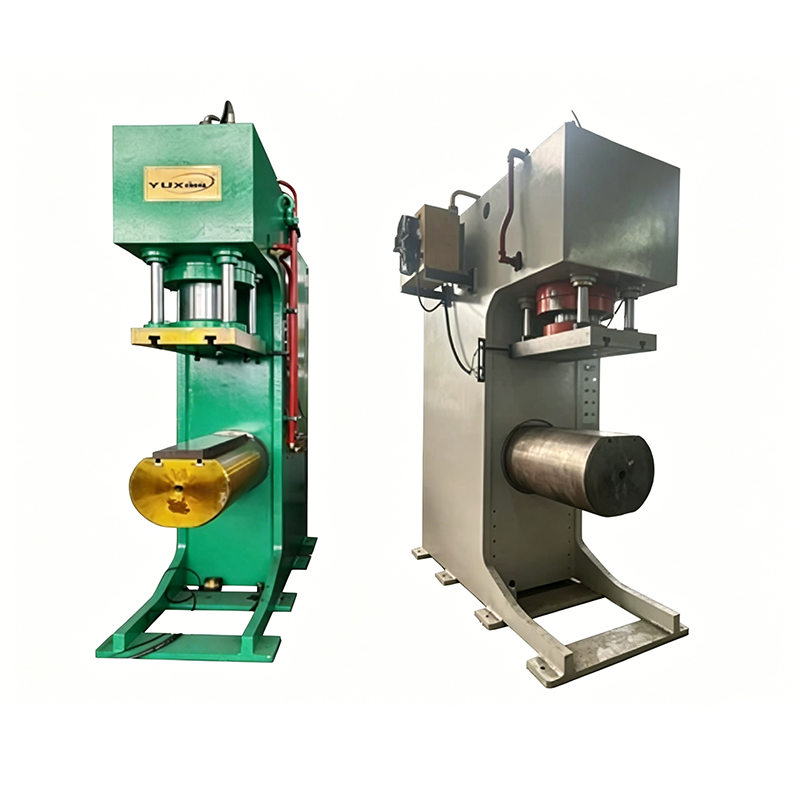

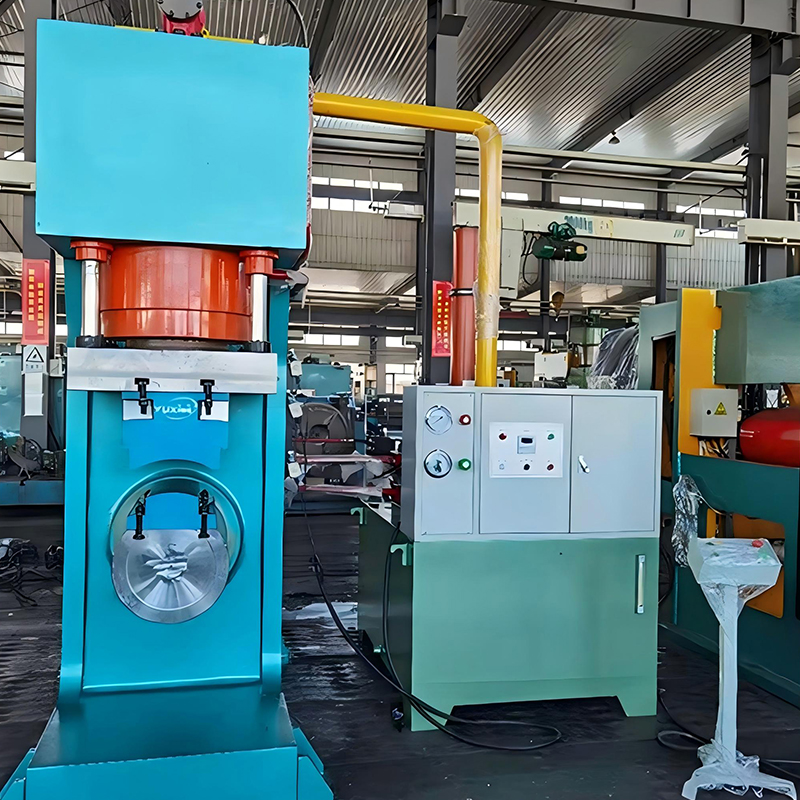

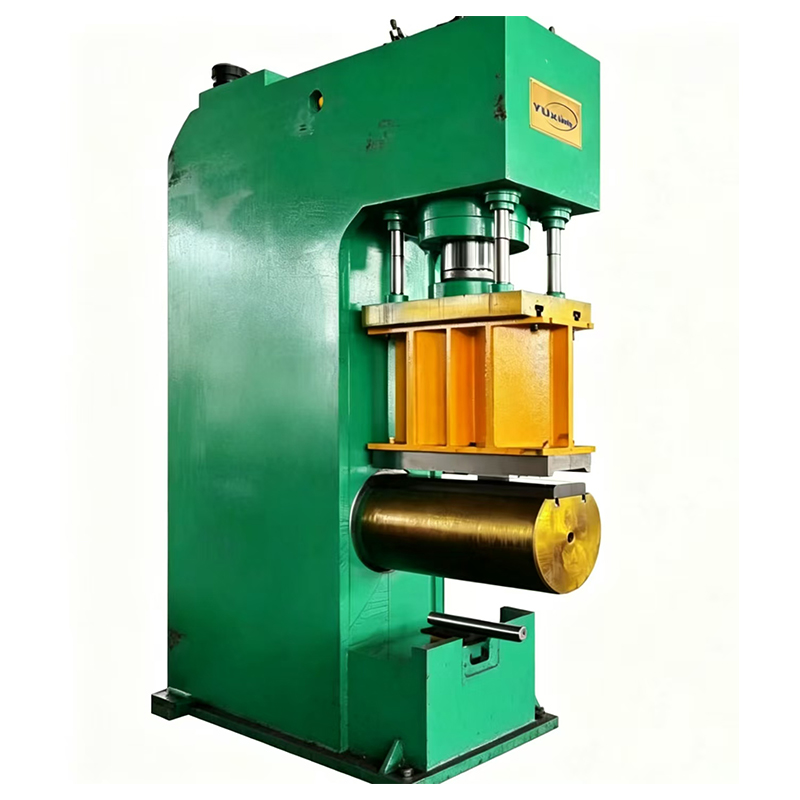

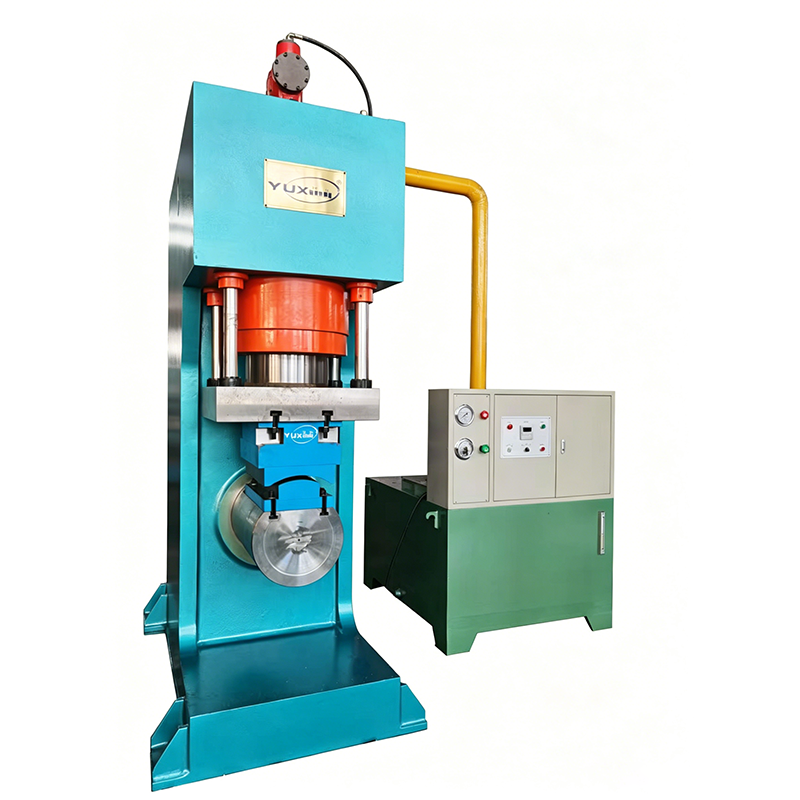

Машина для правки торца и правки круглости
Машина для правки круглости предназначена специально для восстановления круглости ободьев колёс после сварки и прохождения обработки на агрегате обдирки, раскатки и торцевой обрезки сварного шва. Тепловая деформация, возникающая в процессе сварки, может привести к овальности или нерегулярной деформации обода. Машина для правки круглости возвращает обод к стандартной круглой форме с помощью интенсивного сжатия.
Описание
маркер
Назначение оборудования
Машина для правки круглости предназначена специально для восстановления круглости ободьев колёс после сварки и прохождения обработки на агрегате обдирки, раскатки и торцевой обрезки сварного шва. Тепловая деформация, возникающая в процессе сварки, может привести к овальности или нерегулярной деформации обода. Машина для правки круглости возвращает обод к стандартной круглой форме с помощью интенсивного сжатия.
Принцип работы
Обод устанавливается на рабочий стол или в специальную оснастку.
Гидравлическая система приводит в движение пуансон или оснастку, создавая давление на обод с нескольких направлений.
Путём одно- или многократного приложения давления металл обода подвергается пластической деформации, восстанавливая круглость.
Примечание: Параметры машин для правки круглости значительно различаются для ободьев разных типов (легковые автомобили, грузовые автомобили, строительная техника). Усилие, требуемое для ободьев строительной техники, значительно превышает требуемое усилие для обычных автомобильных ободьев. По требованию возможно конфигурирование номинального усилия оборудования, а также диаметра и эффективной длины колонного рабочего стола.
