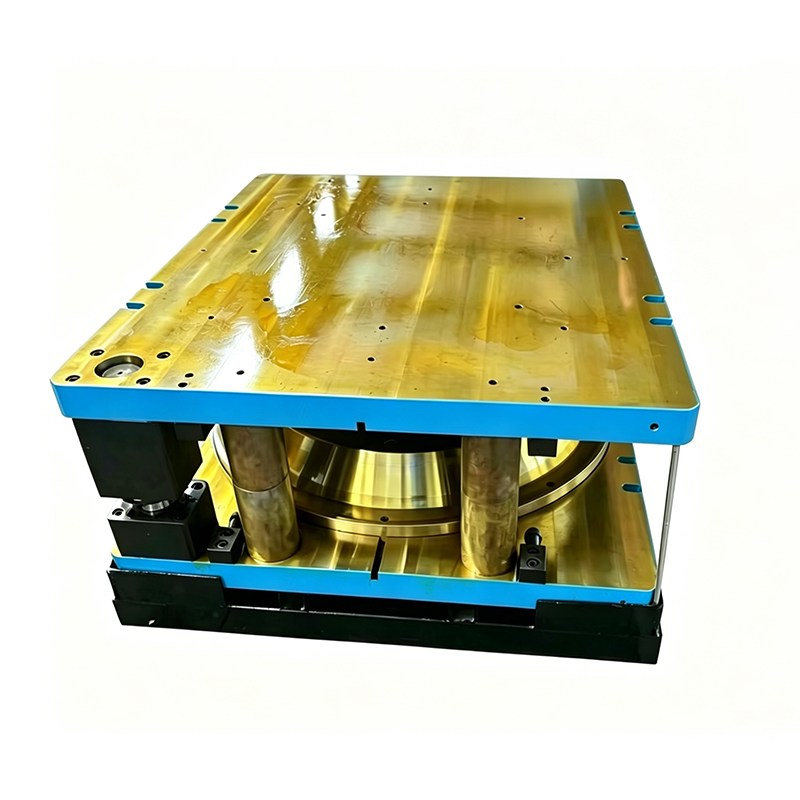

Штамп для раздачи обода колеса сельхозтехники
Данная пресс-форма выполнена по цельноконструктивной схеме и предназначена преимущественно для однопроходной раздачи, то есть радиального увеличения диаметра, стальных ободьев или ободьев колёс сельскохозяйственной техники. Цельная матрица для раздачи создаёт равномерное радиальное расширяющее усилие непосредственно через жёсткую цельную полость, что делает её идеальной для применения в случаях, требующих высокой точности, мелкосерийного производства, больших диаметров или исключительно высоких требований к чистоте поверхности.
Описание
маркер
Обзор продукции
Данная пресс-форма выполнена по цельноконструктивной схеме и предназначена преимущественно для однопроходной раздачи, то есть радиального увеличения диаметра, стальных ободьев или ободьев колёс сельскохозяйственной техники. Цельная матрица для раздачи создаёт равномерное радиальное расширяющее усилие непосредственно через жёсткую цельную полость, что делает её идеальной для применения в случаях, требующих высокой точности, мелкосерийного производства, больших диаметров или исключительно высоких требований к чистоте поверхности.
Ключевые особенности
Отсутствие следов от стыков секций: Благодаря отсутствию стыковочных швов на поверхности рабочей полости внутренняя и внешняя стенки заготовки после раздачи получаются гладкими и ровными, без «граней» или «отпечатков стыков», что исключает необходимость последующих операций шлифовки.
Исключительно высокая жёсткость: Цельный кованый корпус пресс-формы (обычно из Cr12MoV или H13) после термической обработки обладает равномерной твёрдостью по всему объёму и устойчив к деформации при высоких нагрузках сжатия.
Превосходная точность формования: Цельная обработка обеспечивает постоянство округлости и конусности рабочей полости. Овальность заготовки после раздачи обычно составляет ≤0,3 мм, допуск на угол – ±0,5°.
Долгий срок службы: Отсутствие зазоров износа между подвижными секциями, износ рабочей поверхности происходит более равномерно.
