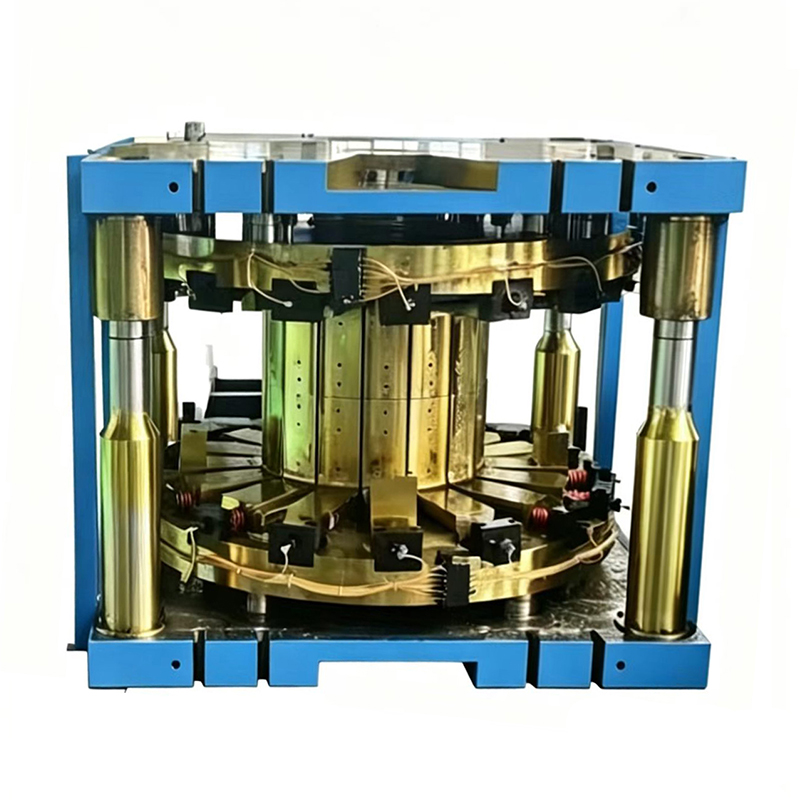

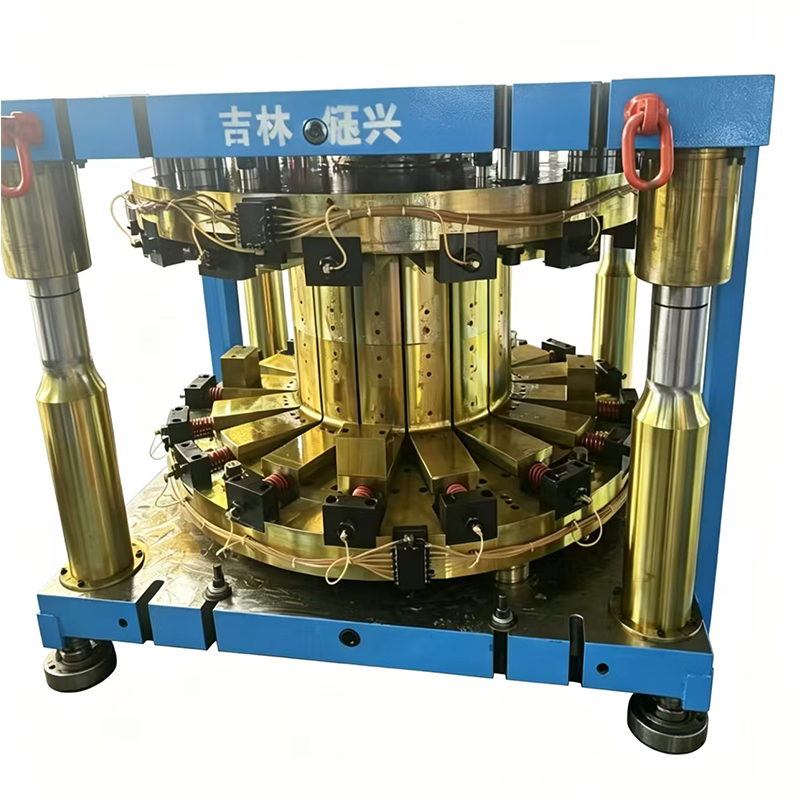

Штамп для расширения обода сельскохозяйственной техники
Данная пресс-форма специально предназначена для операций калибровки раздачей и правки стальных ободьев для бескамерных шин и является ключевым инструментом расширения в технологическом процессе «трёхвалковой раскатки и двухстадийной раздачи».
Описание
маркер
Обзор продукции
Данная пресс-форма специально предназначена для операций калибровки раздачей и правки стальных ободьев для бескамерных шин и является ключевым инструментом расширения в технологическом процессе «трёхвалковой раскатки и двухстадийной раздачи». В конструкции используется пирамидальный приводной механизм: осевое движение пирамиды заставляет сегменты раздачи одновременно радиально расширяться, обеспечивая точное прилегание заготовки обода после раскатки к рабочей полости пресс-формы, что позволяет выполнить окончательную калибровку, правку и стабилизацию размеров обода.
Ключевые особенности
Пирамидальный приводной механизм: В качестве приводного элемента используется пирамида, имеющая 12–18 прецизионно обработанных конических поверхностей, каждая из которых приводит в движение один сегмент раздачи. По сравнению с конструкциями с меньшим количеством граней, данная пирамида обеспечивает большее количество сегментов раздачи, их более равномерное распределение по окружности и более сбалансированное распределение усилия расширения.
Синхронная раздача сегментами: 12–18 сегментов раздачи равномерно расположены по окружности пирамиды в радиальном направлении. При осевом перемещении пирамиды сегменты под действием конических поверхностей синхронно расширяются радиально наружу по направляющим полозьям/рельсам, гарантируя равномерное расширение обода по всей окружности.
Клиновое сопряжение и износостойкая конструкция: Между сегментами раздачи и коническими поверхностями пирамиды используется клиновое сопряжение. На сопрягаемые поверхности могут устанавливаться износостойкие планки/колодки, что значительно снижает потери на трение и увеличивает срок службы пресс-формы.
Централизованная система смазки: Оснащена автоматической или ручной централизованной системой смазки, обеспечивающей дозированную подачу смазочного материала через определённые интервалы на все скользящие рабочие поверхности (конические поверхности пирамиды, направляющие сегментов, Т-образные пазы и т.д.). Это гарантирует плавность операции раздачи, снижает износ и риск заклинивания.
Модульная конструкция с быстрой переналадкой: Сегменты раздачи выполнены по разъёмной схеме. Замена сегментов раздачи и пирамиды на другие типоразмеры позволяет быстро переходить на производство ободьев других моделей (с другим диаметром, шириной).
